mvr蒸发器

mvr-zfq

MVR蒸发器[1] ,是英文mechanical vapor recompression的简称。mvr是重新利用它自身产生的二次蒸汽的能量,从而减少对外界能源的需求的一项技术。

二次蒸汽,经过压缩机的压缩,压力和温度得以升高,热焓随之增加,被送到蒸发器的加热室当作加热蒸汽即生蒸汽使用,使料液维持蒸发状态,而加热蒸汽本 身将热量传递给物料本身冷凝成水。这样,原来要废弃的蒸汽就得到了充分的利用,回收了潜热,又提高了热效率。

早在60年代,德国和法国已经成功的将该技术应用于化工、制药、造纸、污水处理、海水淡化等行业。

其工作过程是低温位的蒸汽经压缩机压缩,温度、压力提高,热焓增加,然后进入换热器冷凝,以充分利用蒸汽的潜热。除开车启动外,整个蒸发过程中无需生蒸汽。

多效蒸发过程中,蒸发器某一效的二次蒸汽不能直接作为本效热源,只能作为次效或次几效的热源。如作为本效热源必须额外给其能量,使其温度(压力)提高。蒸汽喷射泵只能压缩部分二次蒸汽,而mvr蒸发器则可压缩蒸发器中所有的二次蒸汽。



能量图
溶液在一个降膜蒸发器里,通过物料循环泵在加热管内循环。初始蒸汽用新鲜蒸汽在管外给热,将溶液加热沸腾产生二次汽,产生的二次汽由涡轮增压风机吸入,经增压后,二次汽温度提高,作为加热热源进入加热室循环蒸发。正常启动后,涡轮压缩机将二次蒸汽吸入,经增压后变为加热蒸汽,就这样源源不断进行循环蒸发。蒸发出的水分最终变成冷凝水排出。

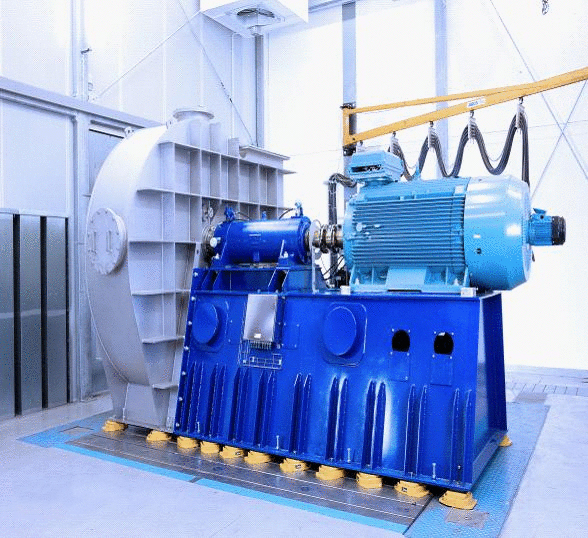

 由于成本原因,单级离心压缩机和高压风机被普遍用于机械蒸汽再压缩系统。因此下述说明是针对此类设计。离心压缩机是体积控制机器,即无论吸入压力多大,体积流率几乎保持恒定。而质量流量的变化与绝对吸入压力成比例。

单级离心压缩机的压缩循环描绘在焓熵图中。单级离心压缩机需要的动力:

例如:将来自蒸发器的饱和水蒸汽从吸入状态p1=1.9 bar, t1=119 ℃压缩到p2= 2.7 bar, t2=161℃(压缩比 Π= 1.4)。压缩循环沿着多变曲线1-2,蒸汽的比焓增加量Δhp。对于蒸汽的比焓h2,通过压缩机内效率(等熵效率)的等式:在此温度下,它进入到蒸发器的加热器。基于被吸入蒸汽的量,kg/hr。hp 单位多变(有效)压缩功,kJ/kg。hs 单位等熵压缩功,kJ/kg。

压缩机的等熵效率(内效率)除其他因素之外,单位多变压缩功 hp取决于多方指数κ和吸入气体的摩尔质量M,以及吸入温度和要求的压升。对于原动机(电动机、燃气机、涡轮机等)的实际耦合功率,考虑了更大的机械损耗余量。叶轮由标准材料制造的单级离心压缩机能够获得压缩因子1.8的水蒸汽压升,如果采用钛等更高质量的材料,压缩因子可高达2.5。这样一来,最终压力p2就是吸入压力p1的1.8倍,或最大2.5倍,这对应于饱和蒸汽温度升高约12-18K,最大温升可到30K,这取决于吸入压力。就蒸发技术而言,通常的做法是根据相应的水沸点温度来表示其压力。这样,有效温差就被直接表示出来。
